Technický manuál
Technickéinformace
Kompletní rozbor konstrukce a vnitřních komponentů nezávislého topení.
Vnější konstrukce
1.Tělo topení
2.Mřížka ventilátoru
3.Horní kryt
4.Dolní kryt
5.Výdech horkého vzduchu
6.Zadní kryt

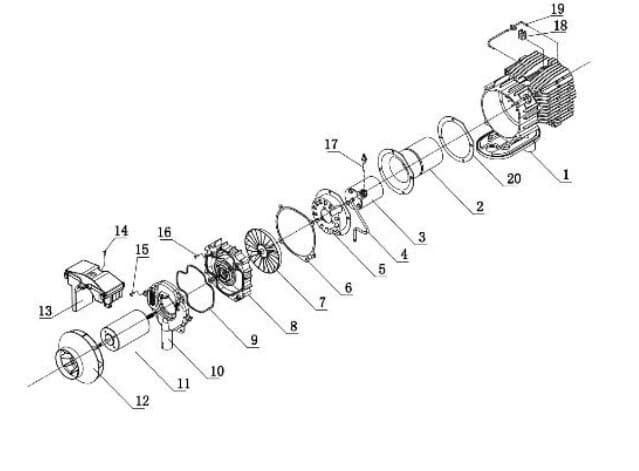

Vnitřní komponenty
1.Výfuková trubice
2.Spalovací trubka
3.Spalovací komora
4.Palivová trubice
5.Vstup vzduchu pro spalování - rozdělovač
6.Těsnění
7.Lopatky ventilátoru spalovací komory
8.Držák motoru ventilátoru
9.Těsnění
10.Přívod vzduchu pro spalování
11.Motor ventilátoru
12.Kolo ventilátoru
13.Řídící jednotka
14.Upevňovací šroub
15.Upevňovací šroub
16.Upevňovací šroub
17.Žhavící kolík
18.Snímač tepla komory
19.Pevný držák snímače 18
Poznámka k údržbě
Při demontáži zařízení dbejte na správné usazení těsnění (body 6 a 9) a dotažení upevňovacích šroubů. Pravidelná kontrola žhavícího kolíku zajistí bezproblémové starty i v extrémních mrazech.
